Update:2022.11.2
型號

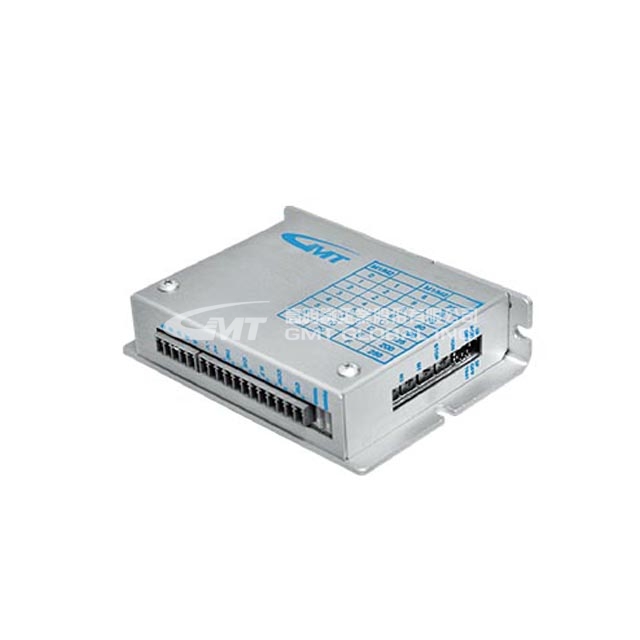

GTR514H-D
輸入電源電壓 (V)
驅動電流
0.36 ~ 1.4A / 相
激磁方式

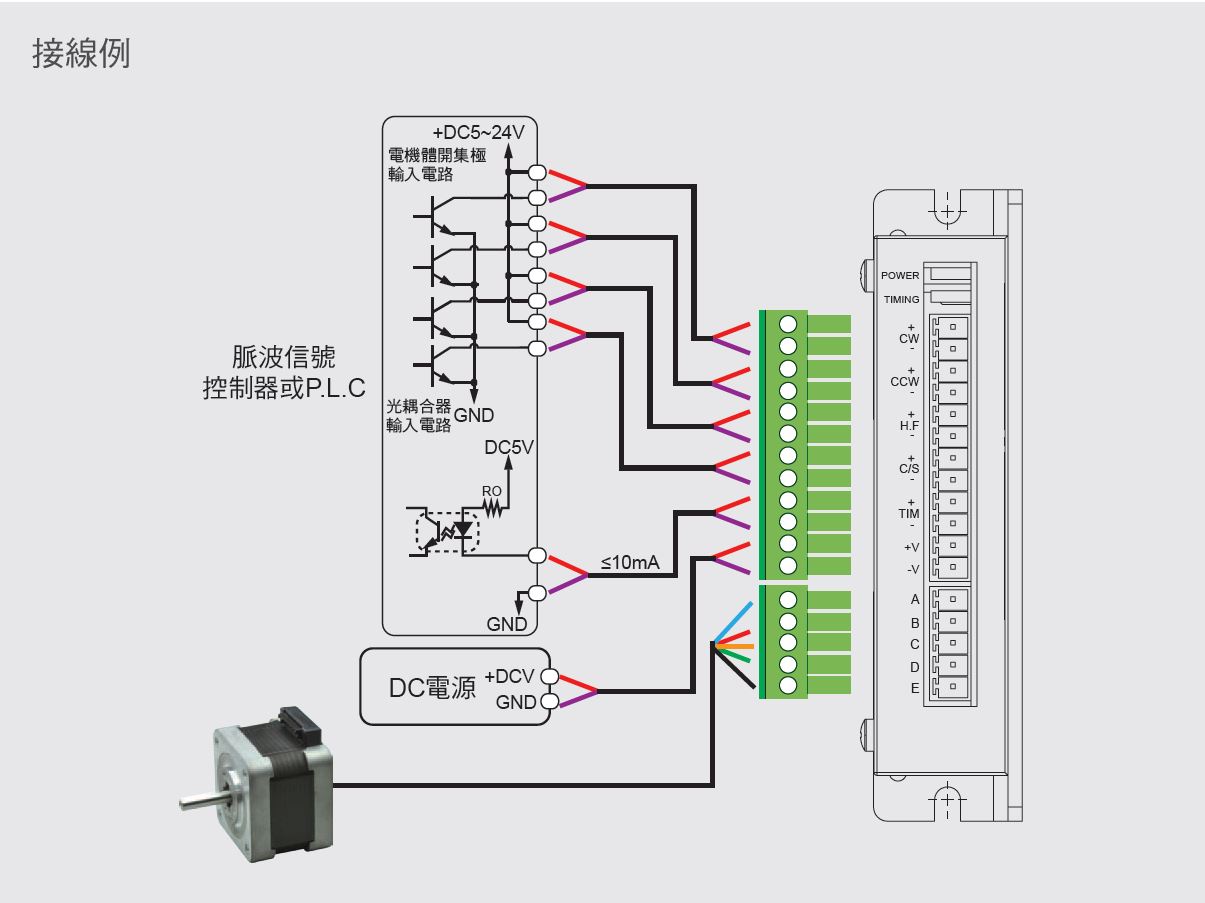

信號輸出入方式
光耦合器 (Photo Coupler) 輸入介面
電晶體開集極電路 (Open Collector) 輸出介面
輸入信號
CW脈波輸入
2 pulse時:正轉輸入
1 pulse時:脈波輸入
CCW脈波輸入
2 pulse時:反轉輸入
1 pulse時:運轉方向輸入
H.OFF脈波輸入
C / S脈波輸入
輸出信號
TIMING輸出
激磁相原點時輸出
馬達每走7.2°,TIMING輸出

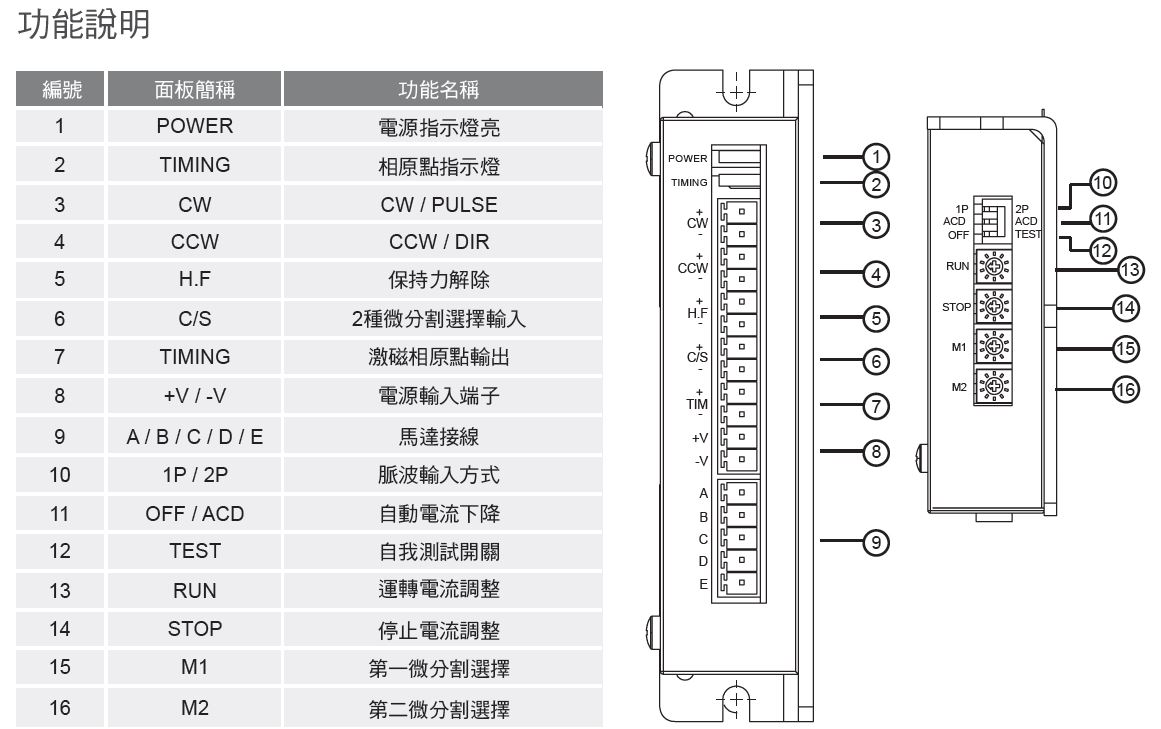

功能
- 自動電流下降 (ACD)
- 步進角切換 (H / F)
- 自我測試功能 (TEST)
- 脈波輸入方式切換 (1P / 2P)
保護功能
電源逆接保護,內部保險絲自斷路,電源OFF後再投入即回復正常
燈號顯示

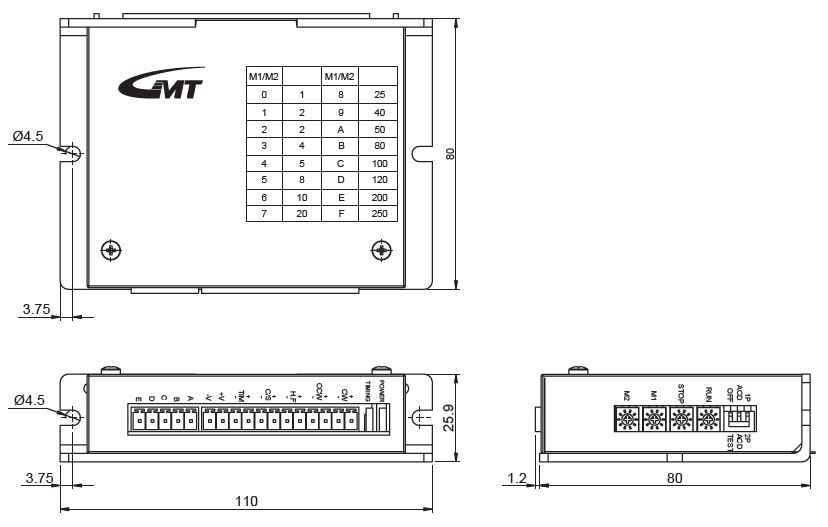

外型尺寸
重量
絕緣阻抗
絕緣耐壓
使用範圍
溫度
濕度
狀態
