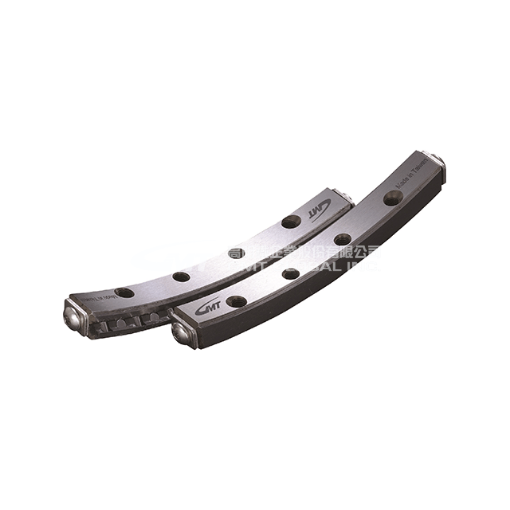

    GSRV02 - 弧形滑軌


    ★ 高剛性、高負荷。
    ★ 旋轉中心位置相同。
    ★ 低摩擦力、精準位移。
    ★ 安裝簡易。
    ★ 低噪音。
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2022.10.13

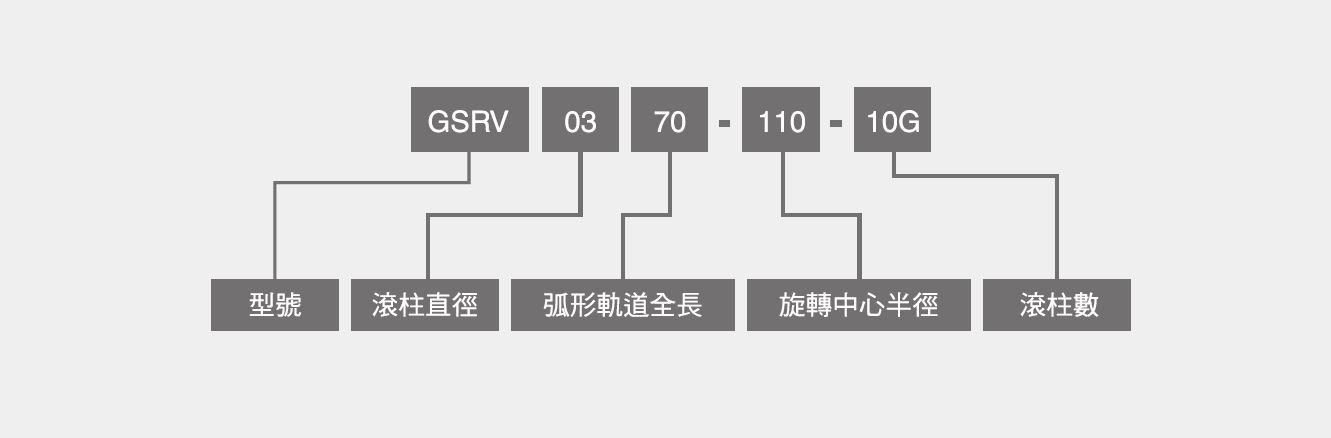

    型號

    GSRV0240-50-7G

    GSRV0260-60-12G

    旋轉範圍

    ± 10°

    滾柱直徑 (D) (mm)

    2

    滾柱數 (G)

    7

    12

    主要尺寸

    L (mm)

    40

    60

    R (mm)

    50

    60

    R1 (mm)

    5363

    R2 (mm)

    47

    57

    AB (mm)

    15

    B (mm)

    6

    C (mm)

    7.25

    1套重量 (g)

    4778

    容許荷重 (F) (N)

    480930

    額定負荷

    靜 (C0) (N)

    14202870

    動 (C) (N)

    8001430

    θ°

    47.1°59.9°

    T (mm)

    1.5

    S

    M3

    Y (mm)

    2.5

    K (mm)

    7.5

    11.25

    M x P (mm)

    2 x 12.53 x 12.5



    弧型滑軌介紹

    ♦   弧型滑軌

    弧形軌道為非循環類型的弧形運動軌道,其精密的交叉滾柱擁有極低的摩擦阻力,以提供穩定的弧型移動。

    主要使用於不改變旋轉中心位置,且需要正確變化傾斜角度時的定位作業,可應用於需要高精度的光學儀器以及量測裝置等用途。

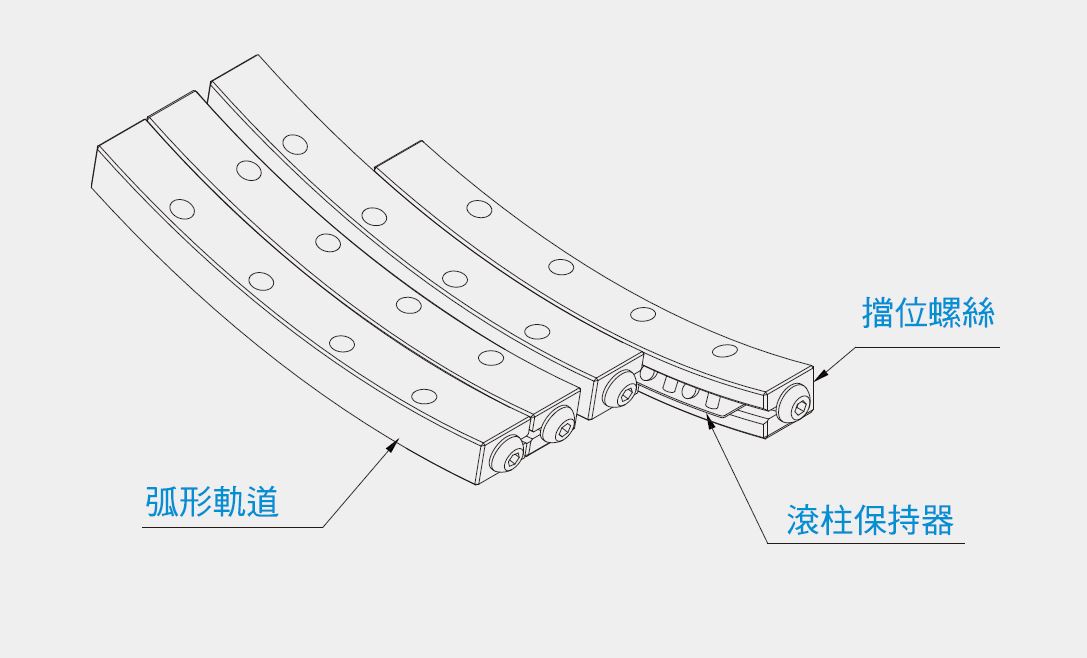

    ♦   產品結構

    弧形軌道擁有經過精密研磨加工的V形軌道和配備了弧形滾柱保持器構成。

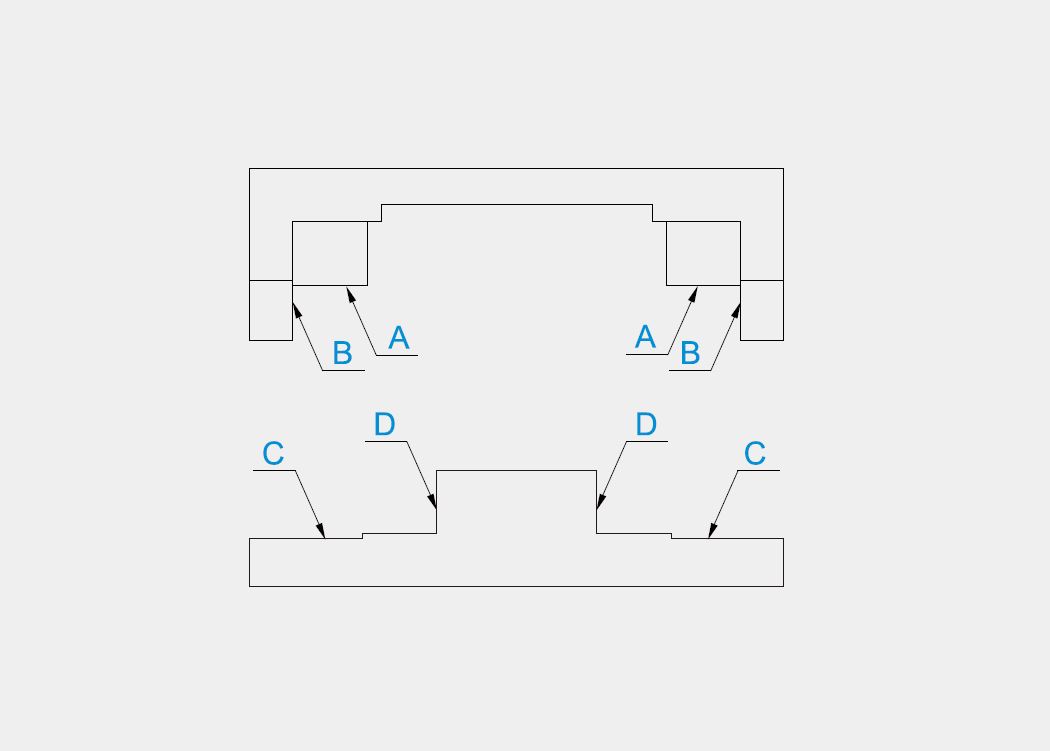

    ♦   軌道安裝

    安裝面的精度:如圖所示,面A~D的精度會對弧形軌道的移動精度會有直接影響。

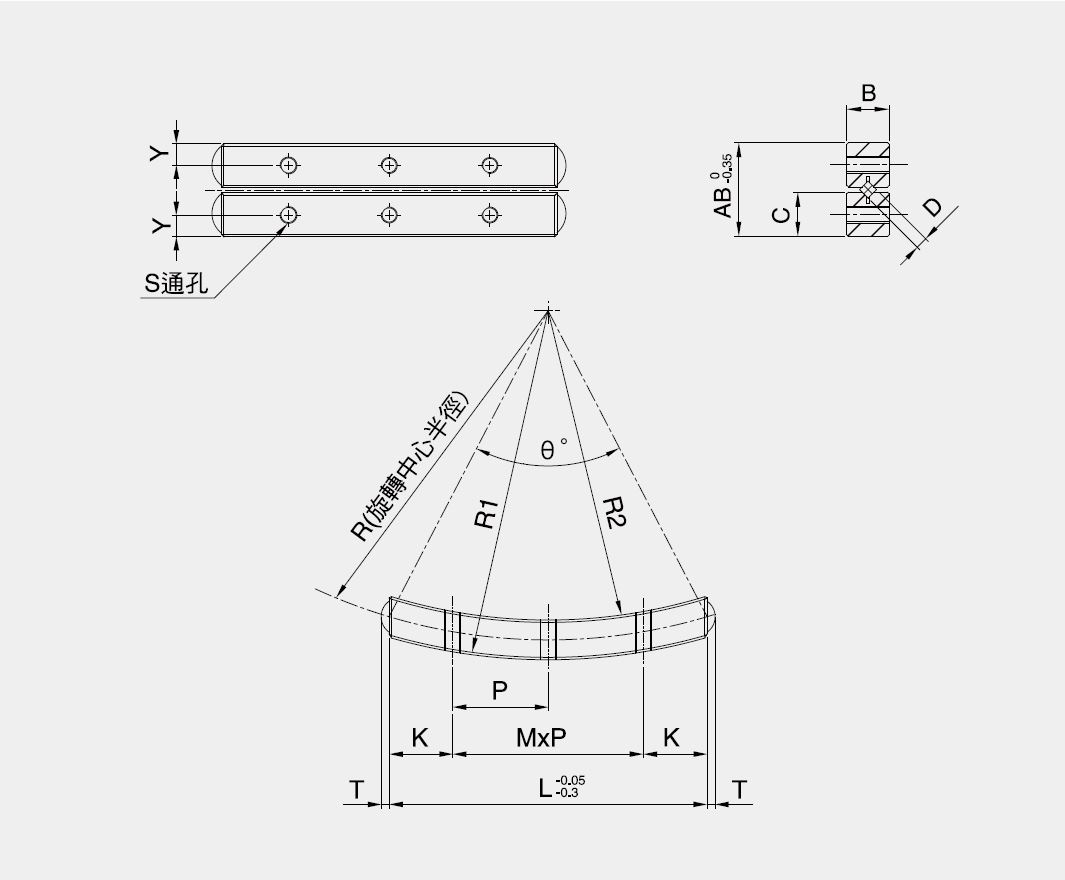

    ♦   規格圖例

    一套有四根弧形軌道,兩根弧形滾柱保持器,八個尾端螺絲



    ♦   注意事項

    - 潤滑:請使用鋰皂基潤滑油脂。

    - 保持器偏移:弧形軌道在高速、震動或有不平衡負荷使用時,保持器會偏離正確位置,為將此發生情形降至最低,應保留額外的行程距離避免過量的預壓負荷。

    - 防塵:依據作業環境,灰塵及異物可能滲入弧形軌道內部,而無法發揮理想的使用性能,因此如果弧形軌道裝置於這類的嚴苛環境中,建議使用外部防塵護蓋用予保護弧形軌道。

    - 阻擋板:弧形軌道的端面裝有螺絲,是為了防止弧形保持器的脫落。

    - 使用環境:對於本公司的弧形軌道,建議的使用環境溫度範圍為-20°至110°。

    - 整組配對的使用原則:弧形軌道的使用精度是以整組為單位,精確控制其相互誤差範圍,因此將不同組別的弧形軌道混合使用,會導致精度降低,組裝時請特別注意。

    - 調整:在未充分調整安裝面精度及預壓負荷等情況下使用時,會造成運動精度下降,因此可能造成歪斜移動或變形,並可能降低使用性能與壽命,調整時請特別注意。

    - 容許負荷:是指當滾動體和軌道面所承受接觸應力最大時,接觸部位的彈性變形量總和較小且依然能夠作圓滑順暢的滾動時的最高負載值。在要求高精度及順暢度的環境,請務必於容許負荷值以內設計使用。



    安裝順序

    1. 請先清潔滑台及底座的安裝面,且在組裝作業時避免異物的混入。

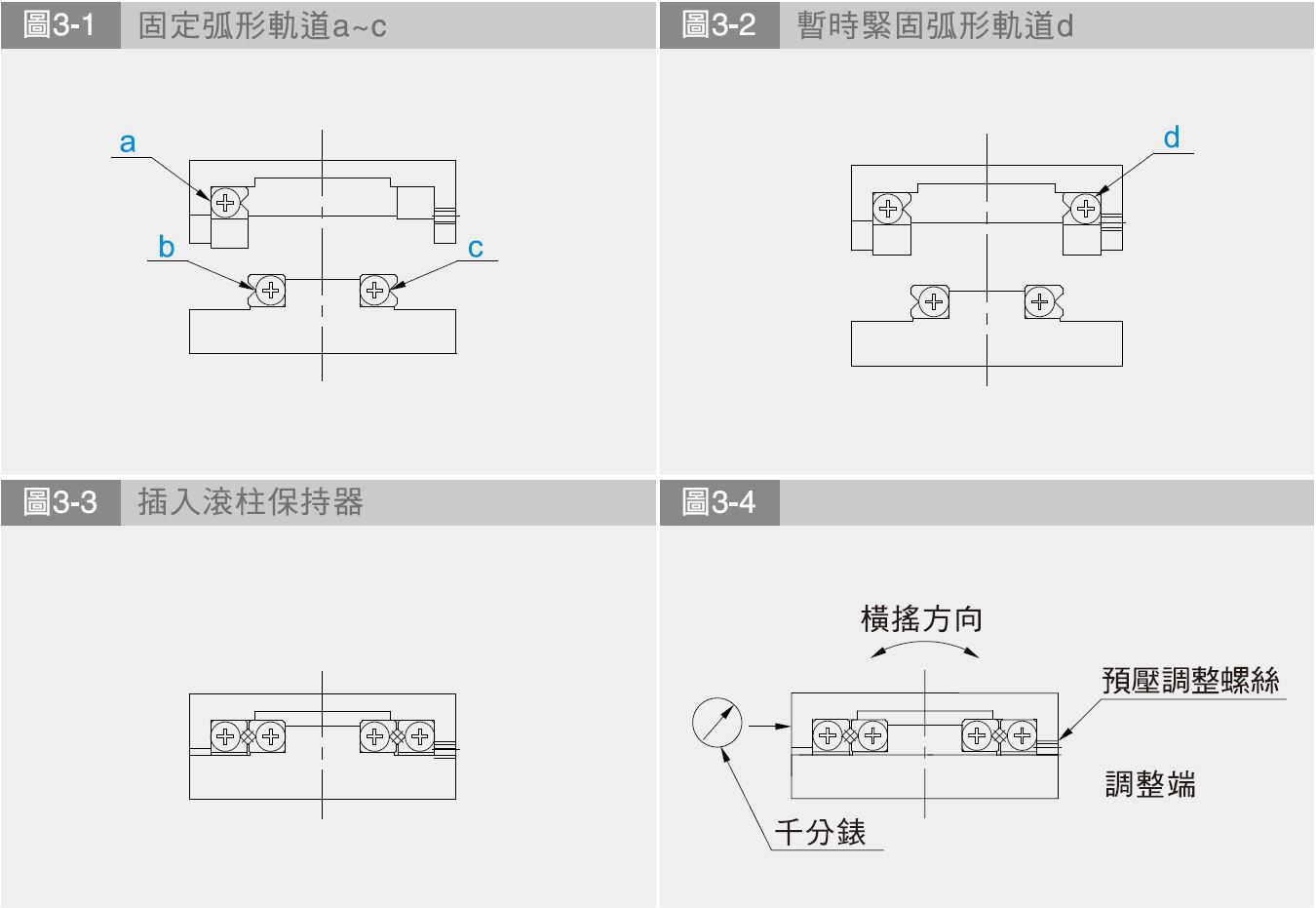

    2. 在各安裝面塗上低黏度的潤滑油並將a、b、c 弧軌和各安裝面依建議扭力鎖緊。(圖3-1)

    3. 並暫時鎖緊d 弧軌。(圖3-2)

    4. 從任一端拆下擋位螺絲,且插入滾柱保持器至弧軌中間位置,前述作業完成後,將擋位螺絲裝回原位。(圖3-3)

    5. 試左右移動滑台至最大行程端,將滾柱保持器調整至弧軌的中央位置。

    6. 在滑台的基準面測面,安裝千分錶。(圖3-4)

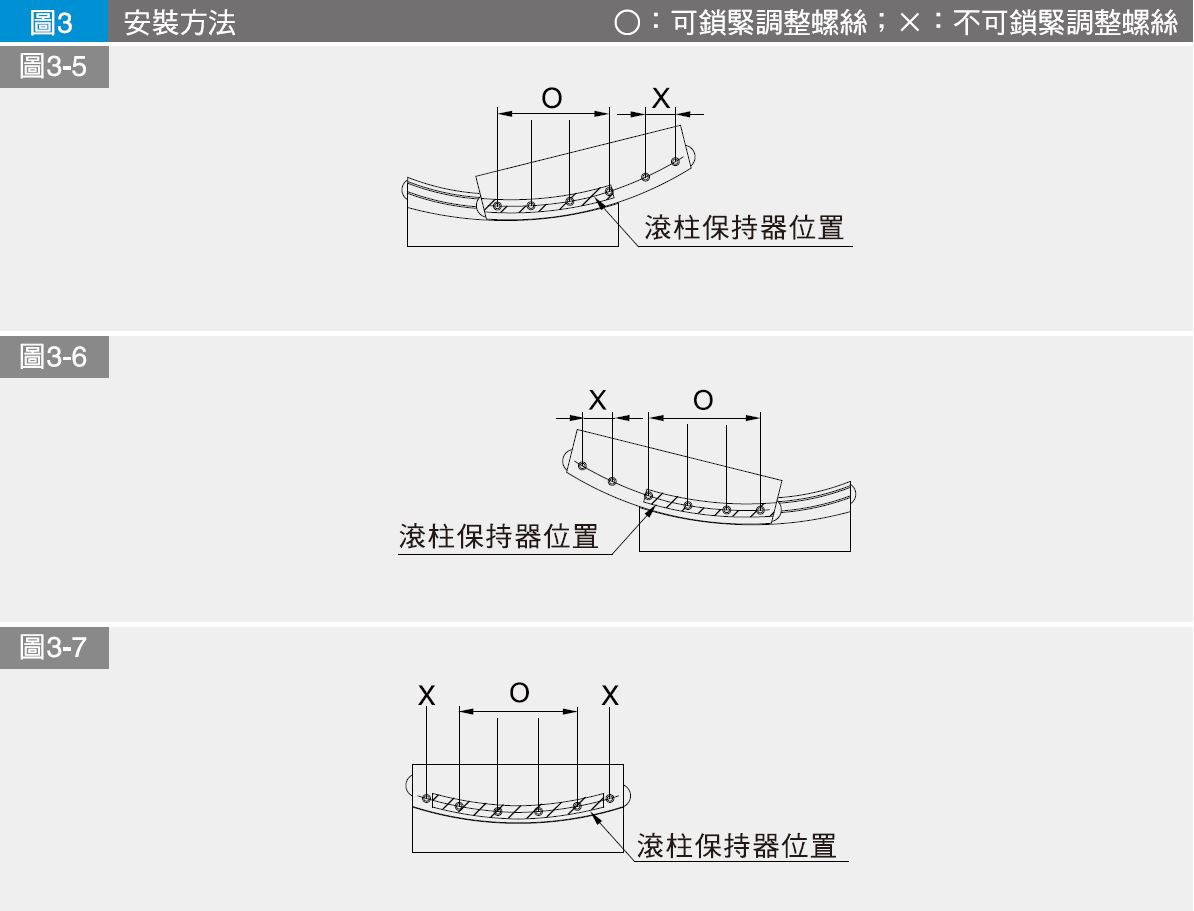

    7. 將滑台移至任一側的行程端,並輕輕鎖住滾柱保持器上方的預壓調整螺絲。(圖3-5)

    8. 將滑台移至另一側的行程端,並輕輕鎖住預壓調整螺絲。(圖3-6)

    9. 將滑台移至中間位置,並輕輕鎖住中間位置的調整螺絲。(圖3-7)

    10. 重複(7)、(9)的操作,至沒有橫搖方向的間隙,此時請注意不要施加過大的預壓負荷。

    11. 一旦沒有橫搖方向的間隙,在左右移動滑台時,所安裝千分錶的指針偏擺為最小值並且穩定,請依安裝螺絲建議的鎖緊扭力對(7)、(9)的操作將預壓負荷進行最後校正。

    12. 最後將暫時鎖緊的d弧軌,依預壓調整螺絲的順序鎖緊。
