更新日期:2022.06.22

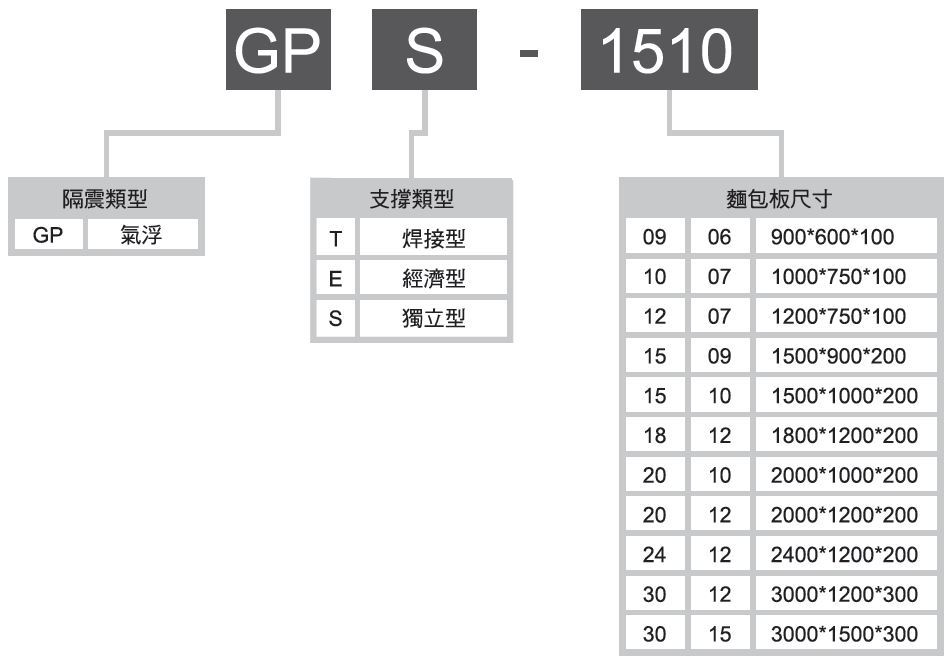

型號
GPS-0906
機
械
規
格
固有頻率
豎直:2 ~ 3 Hz
水平:2 ~ 3 Hz(負載相關)
麵包板式樣
蜂窩麵包板含隔離杯
材質結構
上板:SUS 430 冷軋鐵素不鏽鋼
下板:SS 400 鋼
支撐腿式樣
獨力支撐無腳輪
除震方式
超柔軟模壓膜片型空氣彈簧
隔震方式
自平衡氣浮
平面度 (mm)
0.1 / 600 × 600
系統負載 (kg)
535
支撐腿負載 (kg)
台面尺寸 (長 x 寬 x 高) (mm)
900 x 600 x 100
整體高度 (mm)
800
台面安裝孔規格
25 × 25 mm,M6螺紋孔
支撐腿數量
4
本體重量 (kg)
179
配件
水平校準儀、調整扳手、空氣壓縮機(另外選購)
GMT光學平臺有三部分套件組成分別是麵包板、隔震器以及支撐,以下詳細介紹套件結構。
♦ 依麵包板結構分為兩種類型,蜂窩型和井字型
蜂窩型麵包板
麵包板應該具有高的固有共震頻率和良好的阻尼性能。共震頻率與物體的剛度和質量有關,減少質量或提高剛度都會提高共震頻率。相反,增加質量或降低剛度都會降低共震頻率。
質量與剛度的平衡是光學平台設計中很重要的概念,因為它們可以使光學平台的共震達到低震幅與高頻率。顯而易見,這只能通過提高麵包板的剛度來實現。因為,如果同比例增加質量的話,共震就不會發生變化。為了提高共震頻率,在最大程度地減少質量的同時,剛度必須最大化。因此我們選擇了一種高剛度低質量的蜂窩麵包板。
蜂窩麵包板具有阻尼性能良好的結構,高剛度及低質量特性,蜂窩由經過精密壓接的鋼條製成,之後用高抗拉強度的環氧粘合劑粘結在一起,有效抗彎。
隔離杯的加入可以有效防止液體進入蜂窩腔體,保證清潔環境使用。
井字型麵包板
井字焊接板結構
上面板磨削,平面度1 / 600 x 600 mm,粗糙度0.8 μm
經濟適用型
♦ 隔震器分為橡膠隔震墊、精密阻尼隔震器和氣浮隔震器
橡膠隔震墊
利用彈性材料本身的自然特性做成一定形狀尺寸的隔震元件,也可視為一種簡易的擠壓式隔震器。
適合於隔震要求不高的場合
精密阻尼隔震器
徑向剛度是軸向剛度的2-3倍,橫向穩定性好。
橡膠同時承受壓縮和剪切作用力。
固有頻率低至11Hz,適用於一定隔震要求的場合,例如一般光譜學和多模光纖耦合等場合使用
氣浮隔震器
雙層氣室設計,降低氣浮隔震器剛度
阻尼孔氣流限制將抑制地面和平台之間的震盪運動,減少調整時間。
♦ 支撐腿分為一體焊接支撐腿和獨立型支撐腿
一體焊接支撐腿
獨立型支撐腿
♦ 高精度高度調節閥
