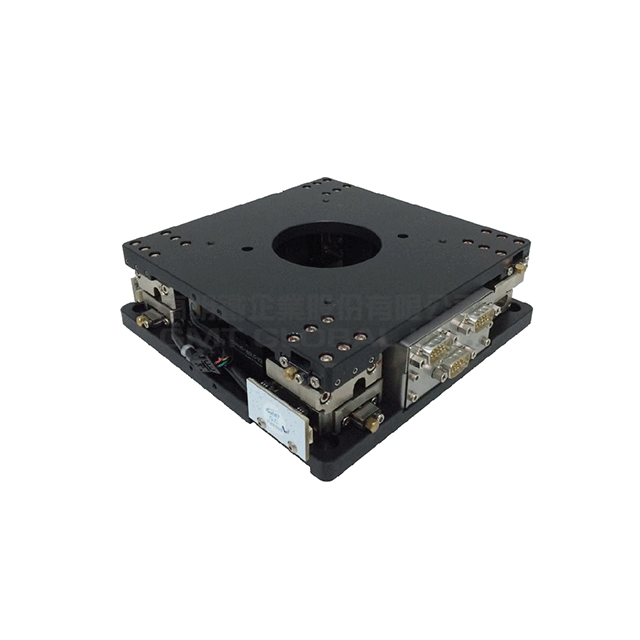

<span style="font-size: 12pt;">★ 超薄型、輕量化平台-採用Mini stage Xyθ模組化結構,實現無中座的薄且輕的機構</span> <br /><span style="font-size: 12pt;">★ 透過特殊交叉滾柱軸承施加預壓,達高剛性、高精度表現</span> <br /><span style="font-size: 12pt;">★ 中空結構設計,可作為光學式檢查裝置或導通測試器使用</span> <br /><span style="font-size: 12pt;">★ 在各運動軌道加入潤滑系統,提高對位平台使用的壽命及精度</span> <br /><span style="font-size: 12pt;">★ 材料皆經超深冷處理,有效預防變型,大幅提升使用壽命,品質及效能</span> <br /><span style="font-size: 12pt;">★ 實行三次元全檢,保證滑台出廠精度與品質</span> <p><br /><span style="font-size: 12pt;"><span style="color: #e03e2d;"><strong>★</strong></span><span style="color: #e03e2d;"><strong> GAS00-200HC:中央支撐模組有方向性限制,若平台需倒吊使用需提前告知,避免支撐模組發生異常</strong></span></span></p>">
Update:2023.11.07
型號 | GAS00-160LC-PN | GAS00-160LC-UPJ | GAS00-160EC-PN | GAS00-160VC1-PN | GAS00-160VC1-UPJ | GAS00-190EC-PN | GAS00-190EC-UPJ | GAS00-190HC-PN | GAS00-190HC-UPJ | GAS00-200HC-PN | GAS00-200HC-UPJ |
工作台尺寸 (mm) | 160x160 | 160x160 | 160x160 | 160x160 | 160x160 | 190x190 | 190x190 | 190x190 | 190x190 | 200x200 | 200x200 |
基座尺寸 (mm) | 170x170 | 170x170 | 170x170 | 170x170 | 170x170 | 210x210 | 210x210 | 210x210 | 210x210 | 210x210 | 210x210 |
高度 (mm) | 50 | 50 | 50 | 55 | 55 | 65 | 65 | 65 | 65 | 60 | 60 |
行程 (mm) | ±3x±3 | ±3x±3 | ±3x±3 | ±9x±9 | ±9x±9 | ±4x±4 | ±4x±4 | ±4x±4 | ±4x±4 | ±7x±7 | ±7x±7 |
角度 (θ)° | ±2° | ±2° | ±2° | ±8.5° | ±8.5° | ±3° | ±3° | ±3° | ±3° | ±3° | ±3° |
工作台材質 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 |
表面處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 | 表面黑色處理 |
基座材質 | 杜拉鋁 | 杜拉鋁 | 杜拉鋁 | 碳鋼 | 碳鋼 | 杜拉鋁 | 杜拉鋁 | 杜拉鋁 | 杜拉鋁 | 杜拉鋁 | 杜拉鋁 |
基座表面處理 | 黑色陽極處理 | 黑色陽極處理 | 黑色陽極處理 | 表面黑色處理 | 表面黑色處理 | 黑色陽極處理 | 黑色陽極處理 | 黑色陽極處理 | 黑色陽極處理 | 黑色陽極處理 | 黑色陽極處理 |
螺桿規格 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø6-P1 | Ø8-P1 | Ø8-P1 |
動態負載能力 (kgf) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 60 | 60 |
靜態負載能力 (kgf) | 60 | 60 | 60 | 120 | 120 | 60 | 60 | 65 | 65 | 130 | 130 |
反覆定位精度 (μm) | ±5 | ±1 | ±5 | ±5 | ±1 | ±5 | ±1 | ±5 | ±1 | ±5 | ±1 |
平行度 (μm) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
馬達廠牌 | GMT | 東方 | GMT | GMT | 東方 | GMT | 東方 | GMT | 東方 | GMT | 東方 |
馬達類型 | 2相步進 | 5相步進 | 2相步進 | 2相步進 | 5相步進 | 2相步進 | 5相步進 | 2相步進 | 5相步進 | 2相步進 | 5相步進 |
馬達出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □28雙出軸 | □42雙出軸 | □42雙出軸 |
馬達型號 | 2MS- N28D32 A | PKP523 N12B | 2MS- N28D32 A | 2MS- N28D32 A | PKP523 N12B | 2MS- N28D32 A | PKP523 N12B | 2MS- N28D32 A | PKP523 N12B | 2MS- N42D47 A | PKP544 N18B |
驅動器廠牌 | 請洽業務 | 東方 | 請洽業務 | 請洽業務 | 東方 | 請洽業務 | 東方 | 請洽業務 | 東方 | 請洽業務 | 東方 |
驅動器型號 | 請洽業務 | CVD512 -K | 請洽業務 | 請洽業務 | CVD512 -K | 請洽業務 | CVD512 -K | 請洽業務 | CVD512 -K | 請洽業務 | CVD518 -K |
特性介绍 |
♦ 採用了劃时代性模组结構的超薄型平台 在基座、工作台之间的四端平面裝上组合了MINI STAGE XYθ軸滑台组和特殊交叉滚柱轴承的模组之独特性,實现了超薄型結構。 ♦ 高刚性、高精度 對於構成模组的MINI STAGE XYθ軸滑台组的特殊交叉滚柱施加了預壓,達到高精度、高剛性的結構。 ♦ 超薄型、輕量化、中空結構 採用XYθ模组化結構,實現了無中座、薄而輕的機構,可作為光學式檢查裝置或導通測試时使用。 ♦ 潤滑系統 在各種運動軌道加入潤滑系统,確保潤滑脂補充,提高對位平台使用的壽命及精度。 ♦ 尺寸齊全 適用各種機型運用 工作台面尺寸口160mm~口1500mm,为了可以對應更大的精度荷載,可藉由增加從動模组之數量来達成。 |
產業應用介绍 |
♦ 面板貼合機 ♦ 面板貼膜機 ♦ 網版及3D網版印刷 ♦ 玻璃側角及磨邊設備 ♦ Wafe對位設備 ♦ P.C.D曝光設備 ♦ 軟體裁切設備 ♦ 半導體設備 |
結構說明 |

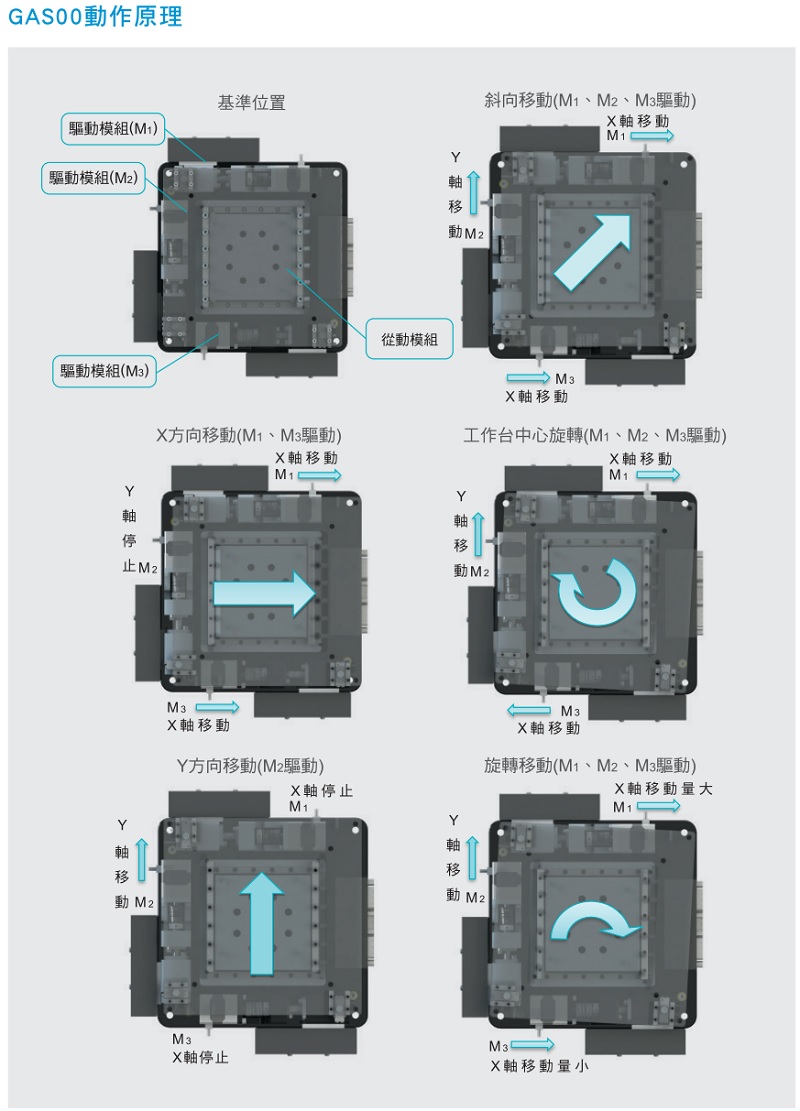

動作原理 |
