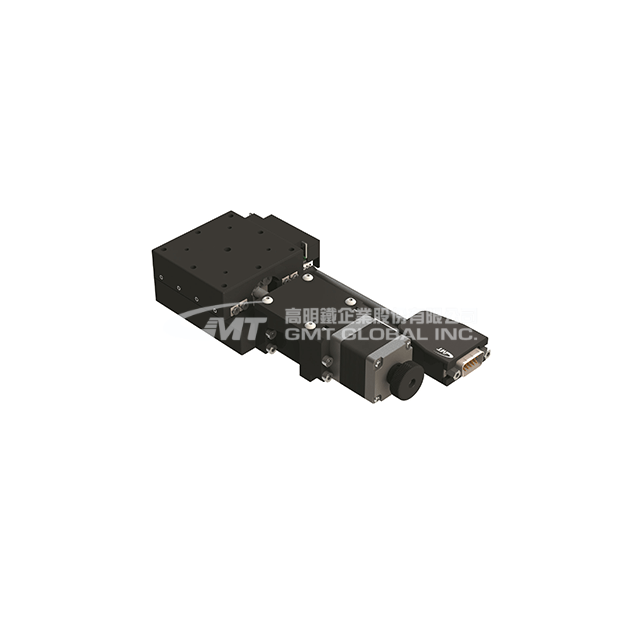

    AX60 - 精密型


    ★軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動,及耐荷重的表現
    ★傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
    ★材質-鋁合金(質輕,導電度佳)
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2022.05.23

    型號

    AX60-A2PR-CD

    檯面尺寸 (mm)

    60 X 60

    移動行程 (mm)

    20

    傳動方式

    滾珠螺杆Ø6,導程1mm

    軌道

    防滑型-交叉滾柱導引式

    滑台材質/表面處理

    鋁合金 / 黑色陽極處理

    本體重量 (Kg)

    0.64

    聯軸器

    FAMS16-5*5

    精度等級

    P:精密型

    出線方向

    R:右出線 / L:左出線

    解析度(脈衝) (µm)

    2 (Full)

    1 (Half)

    最高速度(全步級) (mm/sec)

    10

    單向定位精度 (µm)

    5

    反復定位精度 (µm)

    ± 0.5

    荷重 (水平安裝) (Kgf)

    6

    空轉 (µm)

    1

    平行度 (µm)

    20

    運動真直度 (µm)

    2

    運動平行度 (µm)

    6.6



    馬達

    類型 / 出軸型式

    5相步進 / ☐ 28雙出軸

    廠牌 / 型號

    山洋 SANYO / SH5281-7211

    驅動器廠牌/型號

    請參閱馬達 / 驅動器對照表

    接頭

    滑台側接頭

    15Pin公端連接器D-SUB/12Pin公端連接器HRS

    控制器側接頭

    15Pin母端連接器D-SUB/12Pin母端連接器HRS(另外選購)

    感測器

    行程原點感測器

    光電感測器GMT-sensor

    行程極限感測器

    馬達接近原點感測器

    N/A

    電源電壓

    24V ± 10%

    控制輸出

    NPN開放式集電極輸出24V 8mA以下

    輸出控制

    檢測 (感應時):輸出電晶體OFF (非導通)





    系統構成示意圖

    ♦   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

    ♦   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



    軸向定義

    關於移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

    水平方向為X、Y軸;垂直方向為Z軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

    綠色指向標記,為該產品之運動軸向。



    馬達.驅動器對照表
