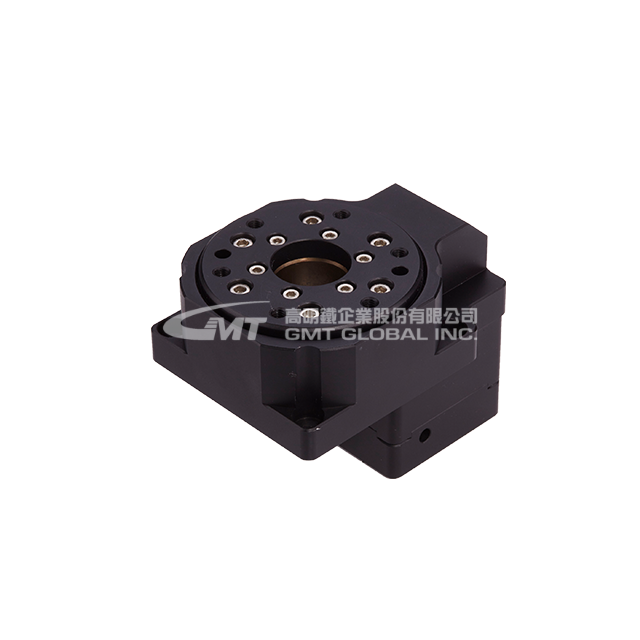

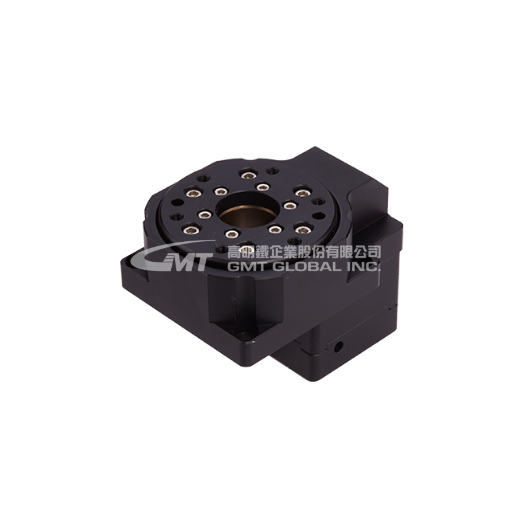

ARG60 - Hollow Rotary Stage

ARG60 - 中空迴轉平台

★中空結構便於整線
★容易安裝與定位
★高剛性、高荷重能力
★移動行程: 360°

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.9.13

步進 / 伺服馬達
型號			ARG60
機械規格	底座尺寸 (mm)		60 X 81
	台面尺寸 (mm)		Ø 56
	中空尺寸 (mm)		Ø 20
	移動行程		360 ° / 無可調極限角度行程
	傳動方式		齒輪 (減速比 1 / 8) R08
	軌道		交叉滾柱導引式
	滑台材質 / 表面處理		本體鋁合金 / 黑色陽極處理
	轉動力矩 (N・m)		5
	轉動慣性慣量 (Kg・m²)		1179 X 10^-7
	最高轉速 (rpm)		200
	軸向荷重 (N)		762
	偏離荷重 (N・m)		19
	本體重量 (Kg)		0.6
DC / AC 精度規格	精度等級		P：精密級
	單向定位精度		2' (0.034°)
	反復定位精度		± 10" (± 0.0028°)
	空轉		4' (0.0667 °)
	平行度 (μm)		30
	運動同心度 (μm)		15
	運動平行度 (μm)		15
馬達安裝板	伺服馬達	表示方式	E46S08 (另外選購)
		參考瓦數 (W)	50 & 100
		安裝尺寸	安裝距：P . C . D = Ø 46 適用軸徑 Ø 8
	步進馬達	表示方式	N / A
		參考瓦數 (W)	N / A
		安裝尺寸	N / A
原點感測套件	感測器		搭配GMT DC伺服馬達+絕對型編碼器搭K-SERVO驅動器可不需使用感測器
	電源電壓
	控制輸出
	輸出控制
	遮光鈑金
	連接線含接頭
步進馬達電氣規格	開迴路驅動器		N / A
	閉迴路驅動器		N / A
	滑台側接頭		15Pin公端連接器 D-SUB
	傳輸線側接頭		15Pin母端連接器 D-SUB
步進馬達原點感測套件	感測器		N / A
	電源電壓		N / A
	控制輸出		N / A
	輸出控制		N / A
	遮光鈑金		N / A
	連接線含接頭		N / A
DC 伺服電氣規格	DC伺服馬達	50 W	GSVM-D0BMD5
		100 W	N / A
	DC伺服驅動器	50 W	K-SERVO (GSV-DK0BMR-48DP)
		100 W	N / A
	滑台側接頭		製造商：TE Connectivity 動力線：172159-1 + 170366-1 (公端) 編碼線：172161-1 + 170365-1 (公端)
	傳輸線側接頭		製造商：KST 動力線：E1510-RED (歐規端子) 製造商：JST 編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)
AC 伺服電氣規格	AC伺服馬達		100W：GSVM-A01LC4
	AC伺服驅動器		GSV-KE01MB21CP
	滑台側接頭		製造商：Tyco electronics 動力線：172167-1 (公端) 編碼線：172171-1 (公端)
	傳輸線側接頭		製造商：Tyco electronics 動力線：172159-1 (母端) 編碼線：172163-1 (母端)
伺服馬達原點感測套件	感測器		搭配GMT DC伺服馬達+絕對型編碼器搭K-SERVO驅動器可不需使用感測器
	電源電壓
	控制輸出
	輸出控制
	遮光鈑金
	連接線含接頭

馬達驅動器套組表
