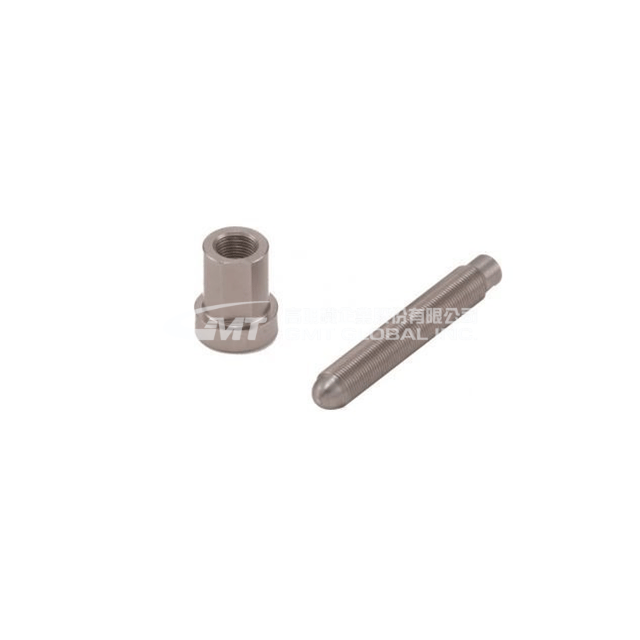

<span style="font-size: 12pt;">★ 旋鈕頭型-壓花頭型;內六角頭型 <br /><span style="font-size: 12pt;">★ 鎖固部類型-螺牙型,簡單且能快速確實鎖固;圓筒型,藉由輔助零件利用止付螺絲鎖固 <br /><span style="font-size: 12pt;">★ 螺牙部位和襯套部位皆具高精密度,可抑制晃動 <br /><span style="font-size: 12pt;">★ 螺牙部位材質 :SUS303 <br /><span style="font-size: 12pt;">★ PS1M 系列、PS2M系列附有專用把手">
更新日期:2018.06.28
型號 | |||
規格 | 行程範圍 (mm) | 精度 (mm) | 配合最小讀取量(尺標刻度) |
PS1R □—07 | 0-7 | 0.03 | 0.1mm / 刻度 |
PS1R □—13 | 0-13 | 0.03 | 0.1mm / 刻度 |
PS1R □—25 | 0-25 | 0.03 | 0.1mm / 刻度 |
PS2R □—07 | 0-7 | 0.03 | 0.1mm / 刻度 |
PS2R □—13 | 0-13 | 0.03 | 0.1mm / 刻度 |
PS2R □—25 | 0-25 | 0.03 | 0.1mm / 刻度 |
PS1M □—07 | 0-7 | 0.03 | 0.1mm / 刻度 |
PS1M □—13 | 0-13 | 0.03 | 0.1mm / 刻度 |
PS1M □—25 | 0-25 | 0.03 | 0.1mm / 刻度 |
PS2M □—07 | 0-7 | 0.03 | 0.1mm / 刻度 |
PS2M □—13 | 0-13 | 0.03 | 0.1mm / 刻度 |
PS2M □—25 | 0-25 | 0.03 | 0.1mm / 刻度 |
滑台主要進給方式 | |||
主要進給方式 | 特性 | 把手旋轉一圈的移動量 | 適用之導引裝置 |
● 適合快速大量進給的情況。 ● 不適合做精密定位。 | 17~20 mm | ● 鳩尾槽 | |
進給螺絲
| ● 利用精密螺紋之螺距,進行簡易精密移動的情況。 ● 由於比分厘卡測頭更便宜,被利用於多樣產品上。 | 0.25~1 mm | ● 鳩尾槽 ● 交叉滾柱 ● 線性滾珠 |
分厘卡測頭 | ● 一般精度讀取單位以0.01mm,適合做精密調整。 | 0.5 mm | ● 鳩尾槽 ● 交叉滾柱 ● 線性滾珠 |
粗微動分厘卡測頭 | ● 可分為粗動(一般進給)和微動(微量進給)使用。 ● 此為特殊進給裝置,成本較高。 ● 以差動構造,細微傳送。 | 粗調:0.5 mm 微調:0.025mm | ● 交叉滾柱 ● 線性滾珠 |
進給位置 |
|
