Update:2022.11.2
型号
GTR515B
驱动电流
适用马达规格
0.75A / 相
1.4A / 相
输入电源
激磁方式
全步进 (0.72°,4相激磁)
半步进 (0.36°,4-5相激磁) (可切换)

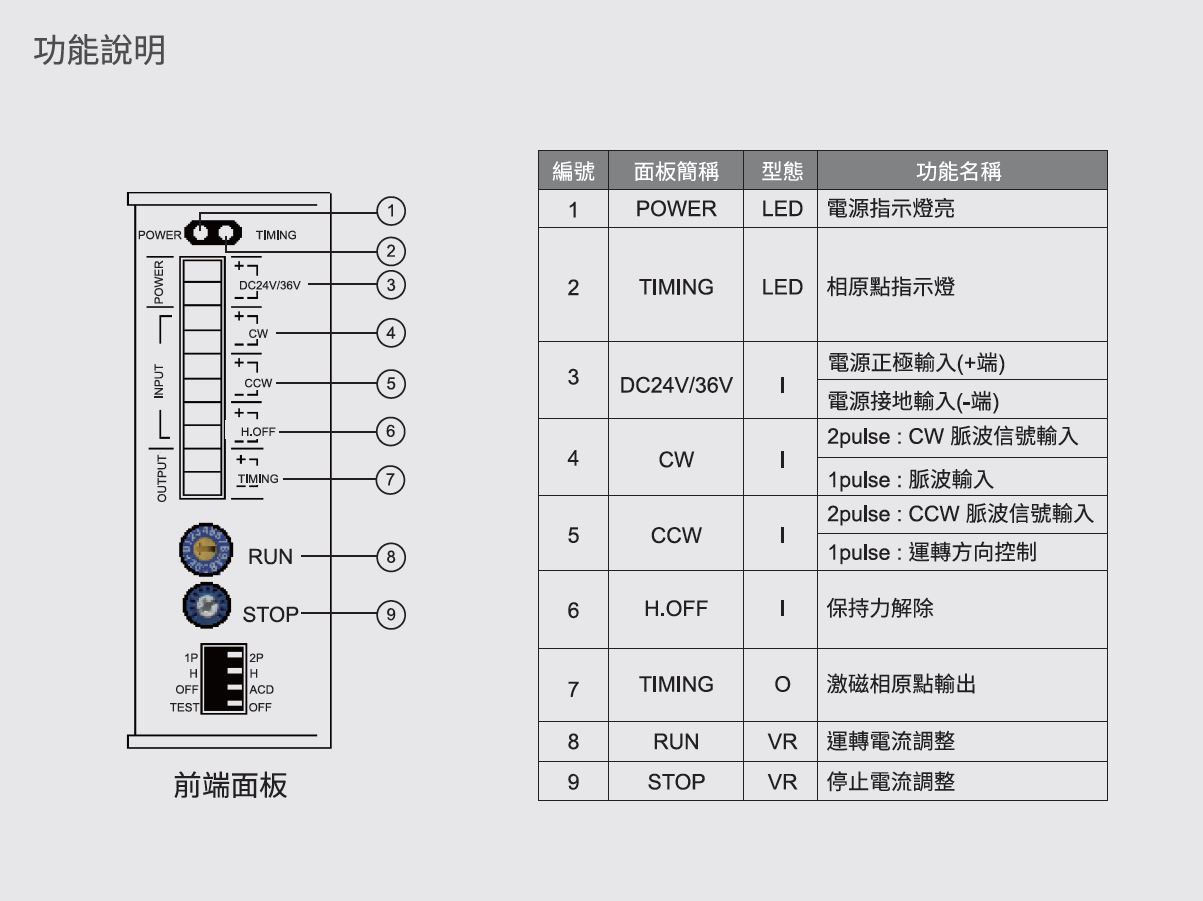

信号输出入方式
光耦合器 (Photo Coupler) 输入接口
开集极电路 (Open Collector) 输出接口
输入信号
CW脉波输入
2 pulse时:正转输入
1 pulse时:脉波输入
CCW脉波输入
2 pulse时:反转输入
1 pulse时:运转方向输入
H.OFF脉波输入
输出信号
TIMING输出
激磁相原点时输出
全步进时每10个脉波输出一个信号
半步进时每20个脉波输出一个信号

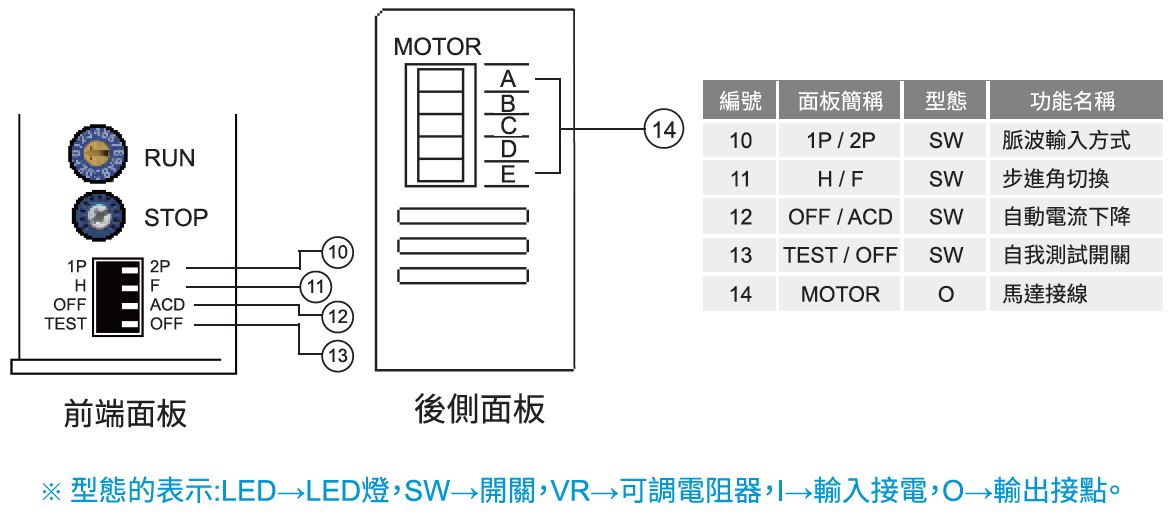

功能
- 自动电流下降 (ACD)
- 步进角切换 (H / F)
- 自我测试功能 (TEST)
- 脉波输入方式切换 (1P / 2P)
保护功能
- 电源逆接保护:输入电压极性接反时自动断流
- 过电源保护:输入电流超过额定值时自动断流
- 过热保护:当驱动器超过80°C时自动断流
灯号显示
外型尺寸
重量
使用环境温度范围
