★此图为ARH60-A2PN-CD
Update:2023.11.29

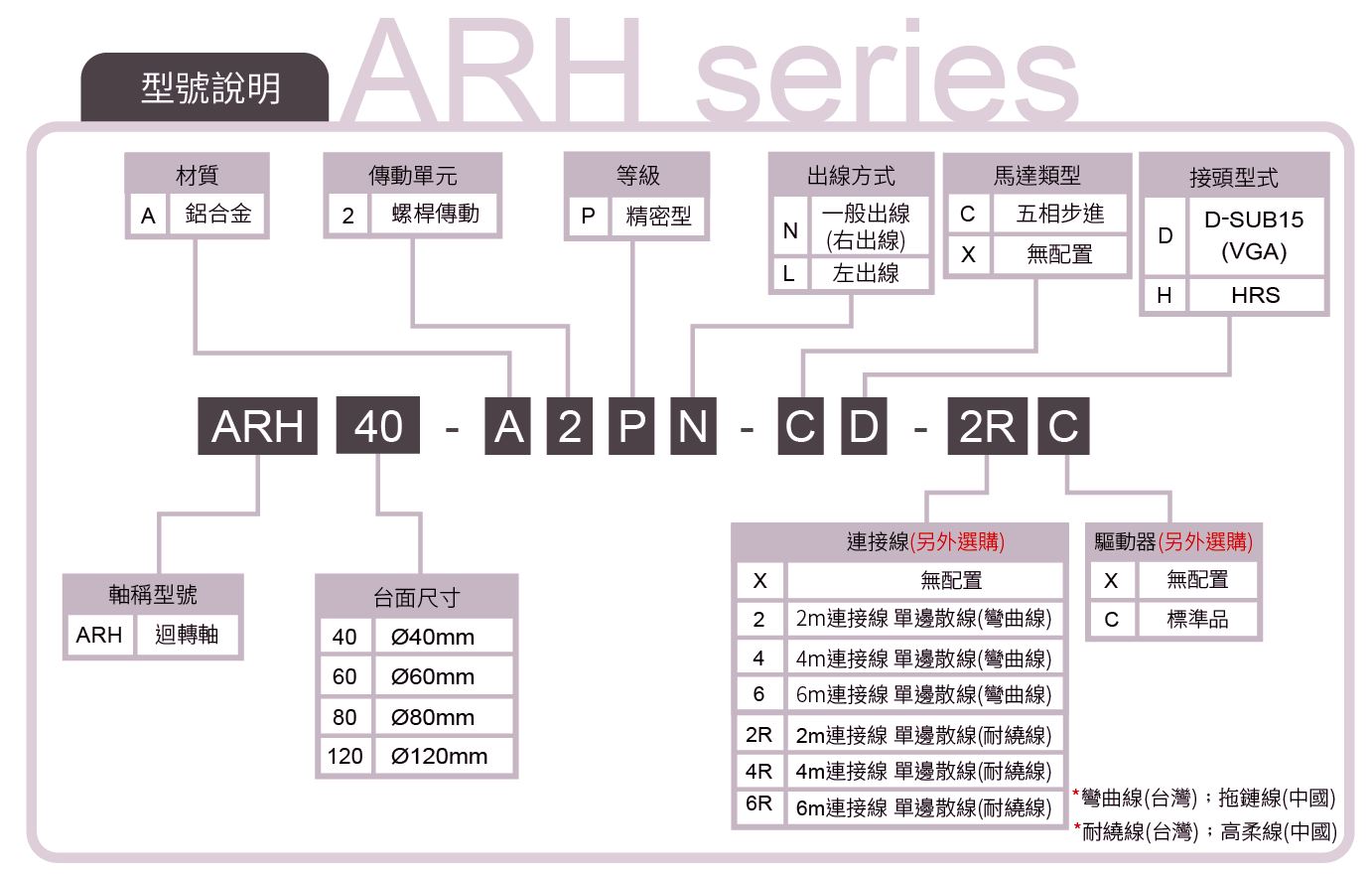

型号
ARH80-A2PN-CD
ARH80-A2PL-CD
机
械
规
格
台面尺寸 (mm)
Ø 80
移动行程 (°)
± 10
传动方式
螺杆传动
轨道
深沟滚珠轴承
滑台材质/表面处理
铝合金 / 黑色阳极处理
本体重量 (Kg)
1.3
联轴器
FAMC13A-5*5
精度等级
P:精密型
出线方向
N:一般出线 (右出线)
L:左出线
精
度
分辨率(脉冲) (°)
0.0018 (Full);0.0009 (Half)
最高速度(全步级) (°/sec)
11
单向定位精度 (°)
0.03
反复定位精度 (°)
± 0.003
荷重(水平安装) (Kgf)
10
空转 (°)
0.003
平行度 (µm)
30
运动真直度 (µm)
运动平行度 (µm)
电
气
马达
类型 / 出轴型式
5相步进 / ☐ 28双出轴
厂牌 / 型号
山洋 SANYO / SH5285-7211
驱动器厂牌 / 型号
GMT / GTR515B
接头
滑台侧接头
15Pin公端连接器D-SUB / 12Pin公端连接器HRS
控制器侧接头
15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
传感器
电源电压
24V ± 10%
控制输出
NPN开放式集电极输出24V 8mA以下
输出控制
检测(感应时): 输出晶体管OFF(非导通)
