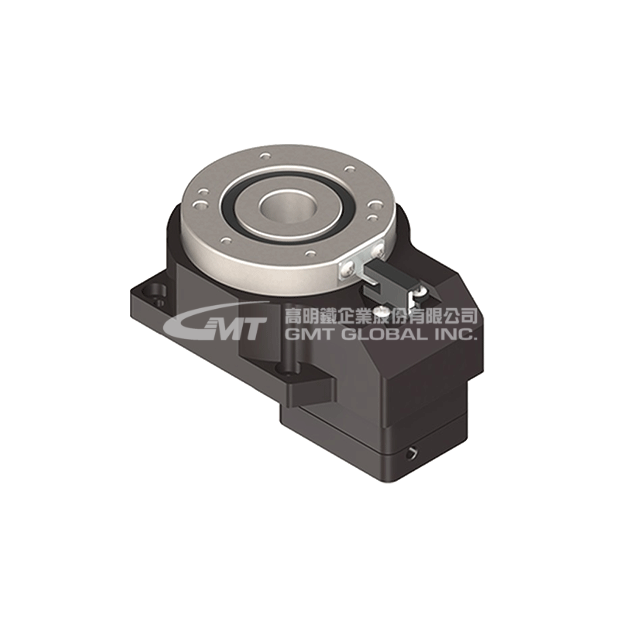

    ARG100 - 中空回转平台

    • ★中空结构便于整线
    • ★容易安装与定位
    • ★高刚性、高荷重能力
    • ★移动行程: 360°
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.10.19

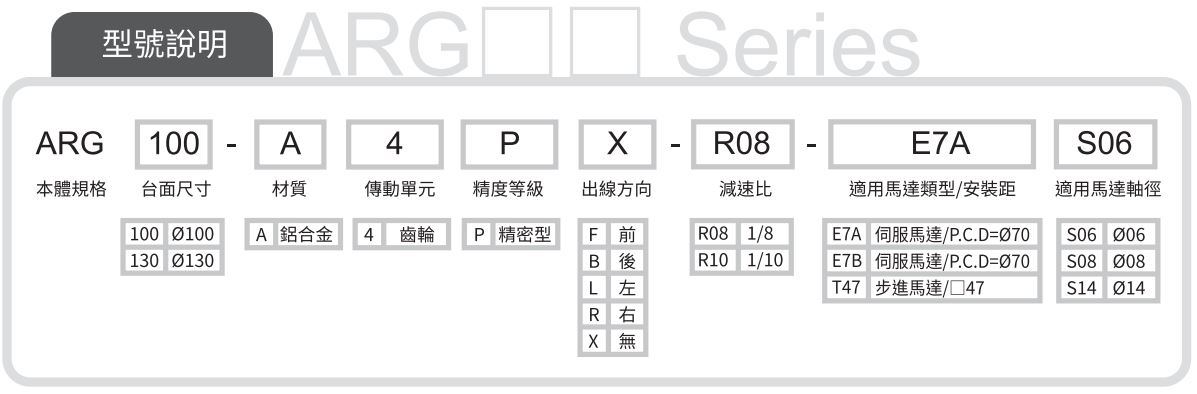

    步进 / 伺服马达

    型号

    ARG100

    底座尺寸 (mm)

    100 X 136

    台面尺寸 (mm)

    Ø 95

    中空尺寸 (mm)

    Ø 34

    移动行程

    360 ° / 无可调极限角度行程

    传动方式

    齿轮 (减速比 1 / 8) R08

    轨道

    交叉滚柱导引式

    滑台材质 / 表面处理

    本体铝合金 (钢制台面) / 黑色阳极处理

    转动力矩 (N・m)

    21

    转动惯性惯量 (Kg・m2)

    3048 X 10-6

    最高转速 (rpm)

    200

    轴向荷重 (N)

    1560

    偏离荷重 (N・m)

    39

    本体重量 (Kg)

    2.34

    精度等级

    P:精密级

    单向定位精度

    2' (0.034 °)

    反复定位精度

    ± 10" (± 0.0028 °)

    空转

    4' (0.0667 °)

    平行度 (μm)

    20~25

    运动同心度 (μm)

    10

    运动平行度 (μm)

    10

    伺服马达

    表示方式

    E70S14 (另外选购)

    参考瓦数 (W)

    200 & 400

    安装尺寸

    安装距:P . C . D =  Ø 70

    适用轴径 Ø 14

    步进马达

    表示方式

    T47S08 (另外选购)

    参考瓦数 (W)

     ☐57

    安装尺寸

    安装距:☐47

    适用轴径 Ø 8

    传感器

    光电传感器 PM-T65 (另外选购)

    电源电压

    20V ± 10%

    控制输出

    NPN开放式集电极输出20V 50mA以下

    输出控制

    检测 (感应时 / 非感应时):晶体管OFF时,输出 (非导通)可选择

    遮光钣金

    原点感测遮断 (另外选购)

    连接线含接头

    连接线长度1m以下:CN14A-C1 (另外选购)

    连接线长度2m以下:CN14A-C2 (另外选购)

    连接线长度3m以下:CN14A-C3 (另外选购)

    连接线长度5m以下:CN14A-C5 (另外选购)

    开回路驱动器

    ☐57,GTR22G-D

    闭回路驱动器

    N/A

    滑台侧接头

    15Pin公端连接器 D-SUB

    传输线侧接头

    15Pin母端连接器 D-SUB

    传感器

    光电传感器 PM-T65 (另外选购)

    电源电压

    20V ± 10%

    控制输出

    NPN开放式集电极输出20V 50mA以下

    输出控制

    检测 (感应时 / 非感应时):晶体管OFF时,输出 (非导通)可选择

    遮光钣金

    原点感测遮断 (另外选购)

    连接线含接头

    连接线长度1m以下:CN14A-C1 (另外选购)

    连接线长度2m以下:CN14A-C2 (另外选购)

    连接线长度3m以下:CN14A-C3 (另外选购)

    连接线长度5m以下:CN14A-C5 (另外选购)

    DC

    DC伺服马达

    GSVM-KM02MB-24DP

    DC伺服驱动器

    GSVM-D02MD5

    滑台侧接头

    制造商:TE Connectivity

    动力线:172159-1 + 170366-1 (公端)

    编码线:172161-1 + 170365-1 (公端)

    传输线侧接头

    制造商:KST

    动力线:E1510-RED (欧规端子)

    制造商:JST

    编码线:PHDR-12VS+SPHD-001T-P0.5 (母端)

    AC

    AC伺服马达

    200 W

    GSVM-A02LC4

    400 W

    GSV-KE04MB21CP

    AC伺服驱动器

    200 W

    GSVM-A04LC4

    400 W

    GSV-KE04MB21CP

    滑台侧接头

    制造商:TE Connectivity

    动力线:172159-1 + 170366-1 (公端)

    编码线:172161-1 + 170365-1 (公端)

    传输线侧接头

    制造商:KST

    动力线:E1510-RED (欧规端子)

    制造商:JST

    编码线:PHDR-12VS+SPHD-001T-P0.5 (母端)

    传感器

    光电传感器 PM-T65 (另外选购)

    电源电压

    20V ± 10%

    控制输出

    NPN开放式集电极输出20V 50mA以下

    输出控制

    检测 (感应时 / 非感应时):晶体管OFF时,输出 (非导通)可选择

    遮光钣金

    原点感测遮断 (另外选购)

    连接线含接头

    连接线长度1m以下:CN14A-C1 (另外选购)

    连接线长度2m以下:CN14A-C2 (另外选购)

    连接线长度3m以下:CN14A-C3 (另外选购)

    连接线长度5m以下:CN14A-C5 (另外选购)

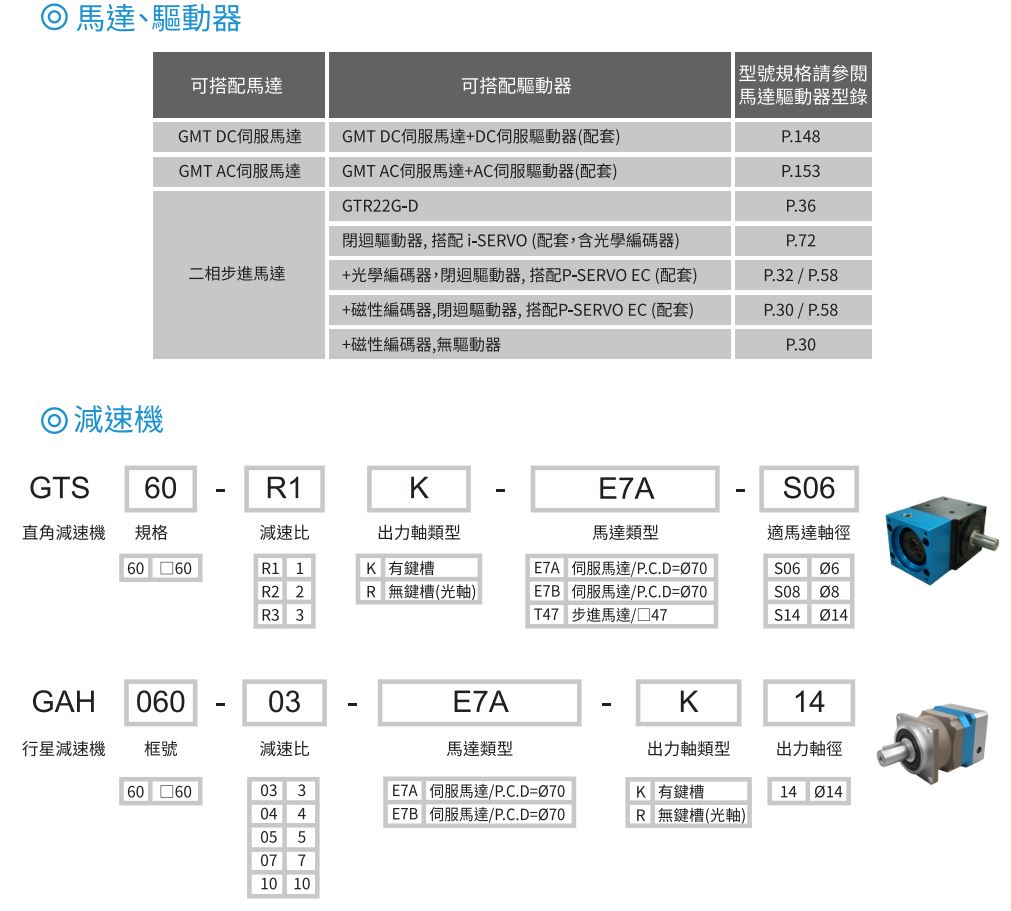

    马达驱动器套组表
