<span style="font-size: 12pt;">★滚珠螺杆直结马达,机构单纯,能量损耗少</span> <br /><span style="font-size: 12pt;">★直放面设计,减少转接板、垫高块使用</span> <br /><span style="font-size: 12pt;">★大型中空设计,客户可灵活自行搭配治具使用</span> <br /><span style="font-size: 12pt;">★可搭配光学尺进行闭回路使用</span> <br /><span style="font-size: 12pt;">★提供选配件(铝合金面包板)</span>">
Update:2023.08.03

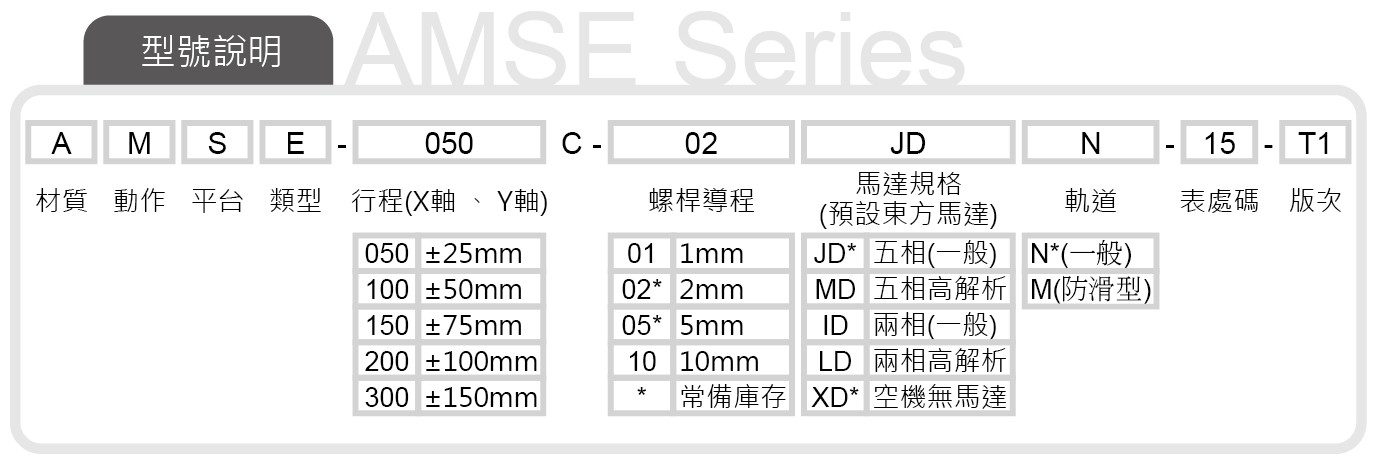

型号 | AMSE-050-A | AMSE-100-A | AMSE-150-A | AMSE-100-L | AMSE-150-L |
移动方向 (mm) | X轴、Y轴 | X轴、Y轴 | X轴、Y轴 | X轴、Y轴 | X轴、Y轴 |
移动量 (mm) | ±25 | ±50 | ±75 | ±50 | ±75 |
传动模式 | 马达直结螺杆 | 马达直结螺杆 | 马达直结螺杆 | 棒状线马 | 棒状线马 |
导程 (mm) | 2 | 4 | 5 | N/A | N/A |
平台大小 (mm) | 130x130 | 230x230 | 310x310 | 230x230 | 310x310 |
本体重量 | 2 | 4.5 | 10.5 | 5 | 10.5 |
滑台材质 | 铝合金 | 铝合金 | 铝合金 | 铝合金 | 铝合金 |
表面处理 | 黑色雾面 | 黑色雾面 | 黑色雾面 | 黑色雾面 | 黑色雾面 |
最高速度(mm/sec) | 20 | 40 | 50 | 200 | 200 |
机构分辨率(mm) | 0.01 | 0.02 | 0.025 | 0.1µm | 0.1µm |
运动平行度-X轴(mm) | 0.01 | 0.015 | 0.015 | 0.015 | 0.015 |
运动平行度-Y轴(mm) | 0.03 | 0.035 | 0.04 | 0.035 | 0.04 |
直角度(垂直)(mm) | 0.02 | 0.025 | 0.03 | N/A | N/A |
单向定位精度-X轴(mm) | 0.015 | 0.025 | 0.04 | N/A | N/A |
单向定位精度-Y轴(mm) | 0.015 | 0.025 | 0.04 | N/A | N/A |
单向定位精度-X轴(1/10)(mm) | 0.003 | 0.005 | 0.08 | N/A | N/A |
单向定位精度-Y轴(1/10)(mm) | 0.003 | 0.005 | 0.08 | N/A | N/A |
往复定位精度(mm) | ±0.0015 | ±0.002 | ±0.002 | ±0.002 | ±0.002 |
荷重(Kg) | 3 | 4 | 7 | 3 | 4 |
马达类型 | 二相四线步进马达 | 二相四线步进马达 | 二相四线步进马达 | 棒状线马 | 棒状线马 |
马达出轴 | □28直结 | □28直结 | □42直结 | N/A | N/A |
驱动器厂牌 | GMT | GMT | GMT | GMT | GMT |
驱动器型号 | GTR22G-D | GTR22G-D | GTR22G-D | K-SERVO | K-SERVO |
极限传感器 | 光电传感器(前极限、后极限) | 光电传感器(前极限、后极限) | 光电传感器(前极限、后极限) | 光电传感器(前极限、后极限) | 光电传感器(前极限、后极限) |
电源电压 | 3.8V | 3.8V | 3.8V | 3.8V | 3.8V |
接头 | D-sub(公端) | D-sub(公端) | D-sub(公端) | 散线 | 散线 |
