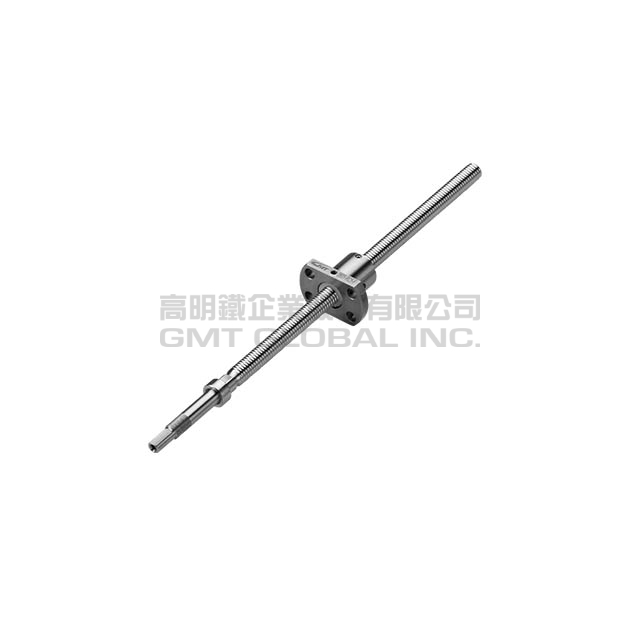

小型滚珠絲杆-法兰型-BS0601-F

★规格标准化、低价格、供货迅速
★高精度、可微量进给
★螺帽精巧不占空间

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.11.09

规格/种类	研磨级规格						转造级规格
轴径 (mm)	6						6
珠径 (mm)	0.8						0.8
导程 (mm)	1						1
B.C.D (mm)	6.2						6.2
螺纹旋向	右						右
循环圈数	1圈 x 3列						1圈 x 3列
精度	C1X	C1Y	C3X	C3Y	C5X	C5Y	C5X	C5Y	C7Y	C7Z
轴向间隙	0	0.005	0	0.005	0	0.005	0	0.005	0.005	0.01
动态负荷Ca(N)	550						550
静态负荷Coa(N)	930						930

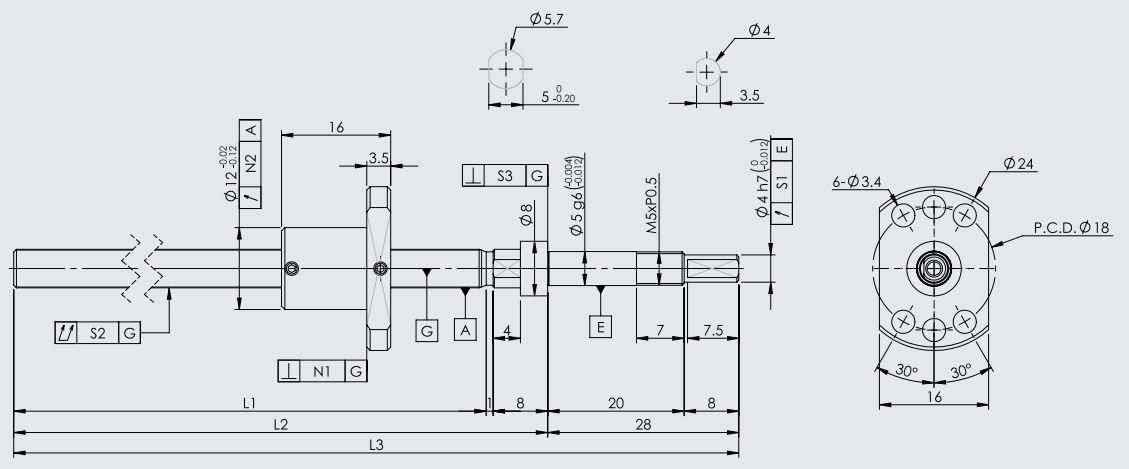

型号/规格	行程	轴长L1	轴长L2	轴长L3	偏转公差S1	絲杆总偏转公差S2	轴承座垂直度公差S3	螺帽法兰垂直度N1	螺帽偏转公差N2	导程精度代表移动量	导程精度变动
BS0601KS-GC1□ -65R102-F	40	65	74	102	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-GC1□-95R132-F	70	95	104	132	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-GC1□-125R162-F	100	125	134	162	0.01	0.035	0.005	0.01	0.012	0.02	0.018
BS0601KS-GC3□-65R102-F	40	65	74	102	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-GC3□-95R132-F	70	95	104	132	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-GC3□-125R162-F	100	125	134	162	0.01	0.035	0.005	0.01	0.012	0.02	0.018
BS0601KS-GC5□-65R102-F	40	65	74	102	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-GC5□-95R132-F	70	95	104	132	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-GC5□-125R162-F	100	125	134	162	0.01	0.035	0.005	0.01	0.012	0.02	0.018
BS0601KS-RC5□-65R102-F	40	65	74	102	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-RC7□-65R102-F	40	65	74	102	0.014	0.045	0.007	0.014	0.02	运行距离:±0.05/300
BS0601KS-RC5□-95R132-F	70	95	104	132	0.01	0.035	0.005	0.01	0.012	0.018	0.018
BS0601KS-RC7□-95R132-F	70	95	104	132	0.014	0.045	0.007	0.014	0.02	运行距离:±0.05/300
BS0601KS-RC5□-125R162-F	100	125	134	162	0.01	0.035	0.005	0.01	0.012	0.02	0.018
BS0601KS-RC7□-125R162-F	100	125	134	162	0.014	0.045	0.007	0.014	0.02	运行距离:±0.05/300

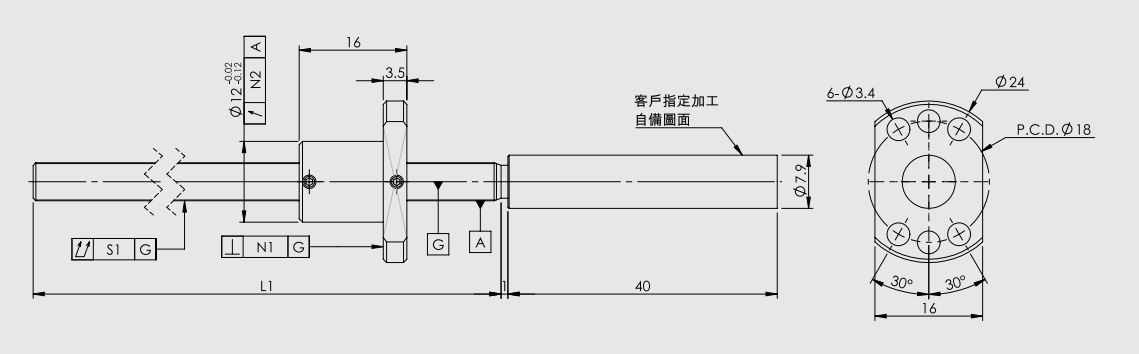

轴端未加工：

轴端未加工
型号/规格	行程	轴长L1	轴长L	絲杆总偏转公差S1	螺帽法兰垂直度N1	螺帽偏转公差N2	导程精度代表移动量	导程精度变动
BS0601KS-GC1□-65R106-F	40	65	106	0.035	0.01	0.012	0.018	0.018
BS0601KS-GC1□-95R136-F	70	95	136	0.035	0.01	0.012	0.018	0.018
BS0601KS-GC1□-125R166-F	100	125	166	0.035	0.01	0.012	0.02	0.018
BS0601KS-GC3□-65R106-F	40	65	106	0.035	0.01	0.012	0.018	0.018
BS0601KS-GC3□-95R136-F	70	95	136	0.035	0.01	0.012	0.018	0.018
BS0601KS-GC3□-125R166-F	100	125	166	0.035	0.01	0.012	0.02	0.018
BS0601KS-GC5□-65R106-F	40	65	106	0.035	0.01	0.012	0.018	0.018
BS0601KS-GC5□-95R136-F	70	95	136	0.035	0.01	0.012	0.018	0.018
BS0601KS-GC5□-125R166-F	100	125	166	0.035	0.01	0.012	0.02	0.018
BS0601KS-RC5□-65R106-F	40	65	106	0.035	0.01	0.012	0.018	0.018
BS0601KS-RC7□-65R106-F	40	65	106	0.045	0.014	0.02	运行距离:±0.05/300
BS0601KS-RC5□-95R136-F	70	95	136	0.035	0.01	0.012	0.018	0.018
BS0601KS-RC7□-95R136-F	70	95	136	0.045	0.014	0.02	运行距离:±0.05/300
BS0601KS-RC5□-125R166-F	100	125	166	0.035	0.01	0.012	0.02	0.018
BS0601KS-RC7□-125R166-F	100	125	166	0.045	0.014	0.02	运行距离:±0.05/300
