AZV90 - 精密型

★ 軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動，及耐荷重的表現
傳動方式
★ 滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
★ 皮帶傳動,主要用於傳遞相隔距離較大兩軸間之驅動力及旋轉運動，適合高速度低扭力的傳動
★ 材質-鋁合金(質輕,導電度佳)

★此圖為AZV9020-A8PN-CD

Sku: AZV9010-A8PN

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2022.06.15

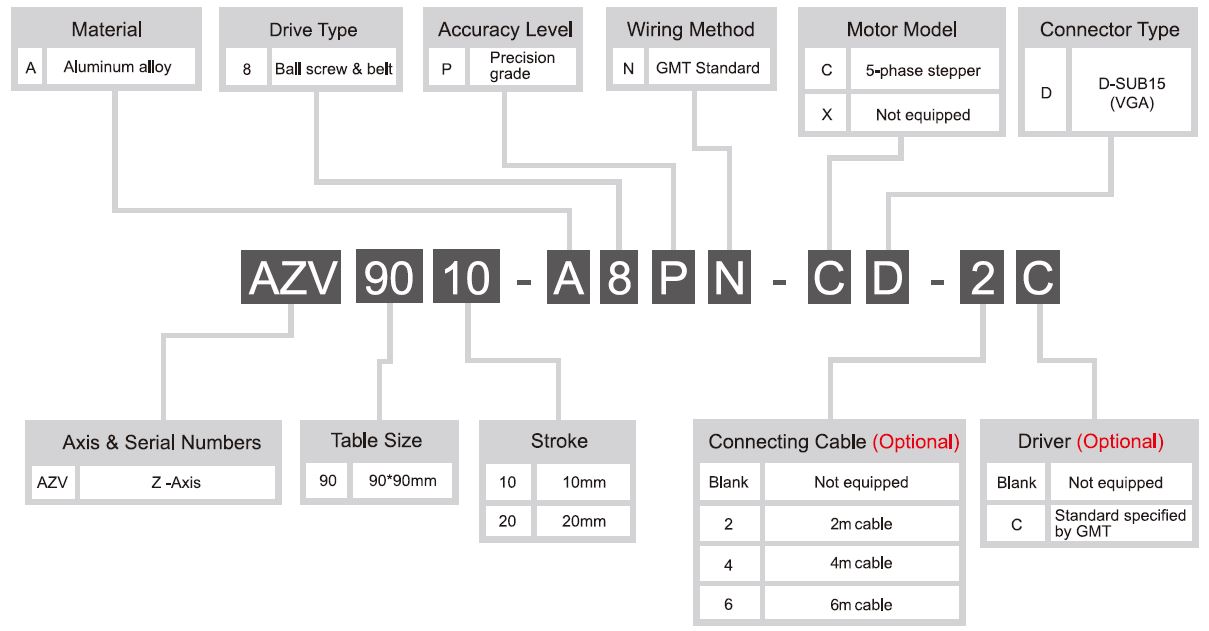

型號			AZV9010-A8PN-CD	AZV9020-A8PN-CD
機械規格	台面尺寸 (mm)		90 X 90
	移動行程 (mm)		10	20
	傳動方式		滾珠螺桿Ø8，導程1mm，皮帶傳動
	軌道		防滑型-交叉滾柱導引式
	滑台材質/表面處理		鋁合金 / 黑色陽極處理
	本體重量 (Kg)		1.85	1.95
	聯軸器		無配置聯軸器
	精度等級		P：精密型
	出線方向		N：一般出線
精度規格	解析度(脈衝) (µm)		1 (Full) 0.5 (Half)
	最高速度(全步級) (mm/sec)		5
	單向定位精度 (µm)		10
	反復定位精度 (µm)		± 0.5
	荷重(水平安裝) (Kgf)		5
	空轉 (µm)		1
	平行度 (µm)		60
	運動真直度 (µm)		5
	運動平行度 (µm)		30
電氣規格	馬達	類型 / 出軸型式	5相步進 / ☐ 42雙出軸
		廠牌 / 型號	山洋 SANYO / 103F5505-8211
	驅動器廠牌 / 型號		請參閱馬達 / 驅動器對照表
	接頭	滑台側接頭	15Pin公端連接器D-SUB / 12Pin公端連接器HRS
		控制器側接頭	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)
	感測器	行程原點感測器	光電感測器GMT-sensor
		行程極限感測器
		馬達接近原點感測器	N / A
		電源電壓	24V ± 10%
		控制輸出	NPN開放式集電極輸出24V 8mA以下
		輸出控制	檢測(感應時): 輸出電晶體OFF(非導通)

系統構成示意圖

♦ 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。

♦ 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。

軸向定義

關於移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：

水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記，為該產品之運動軸向。

AZV90 - 精密型
